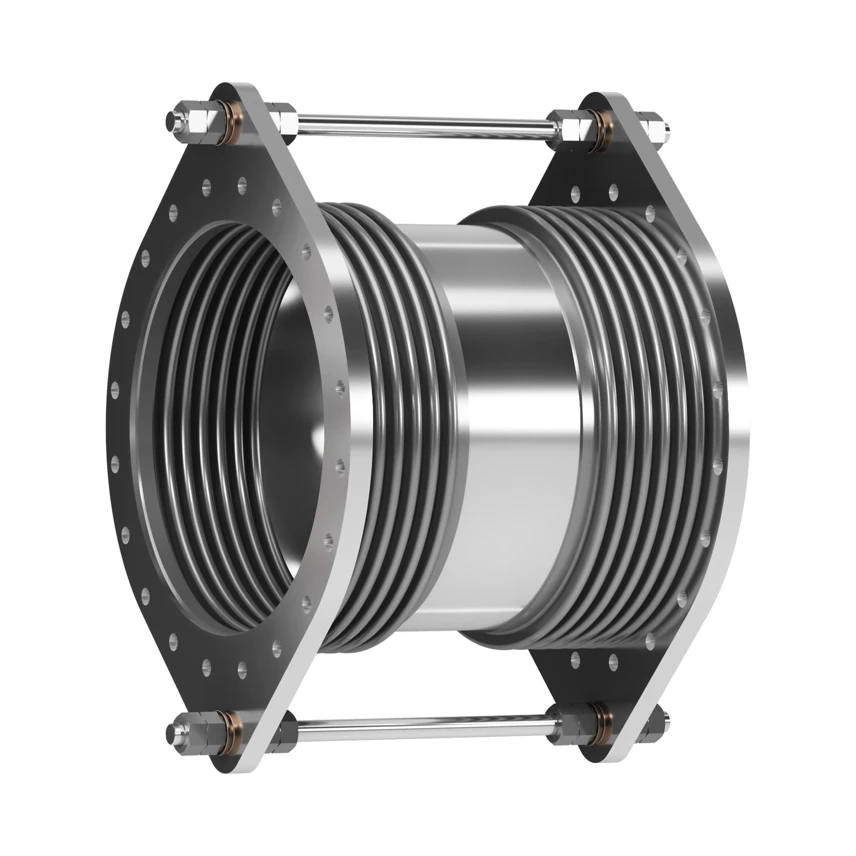

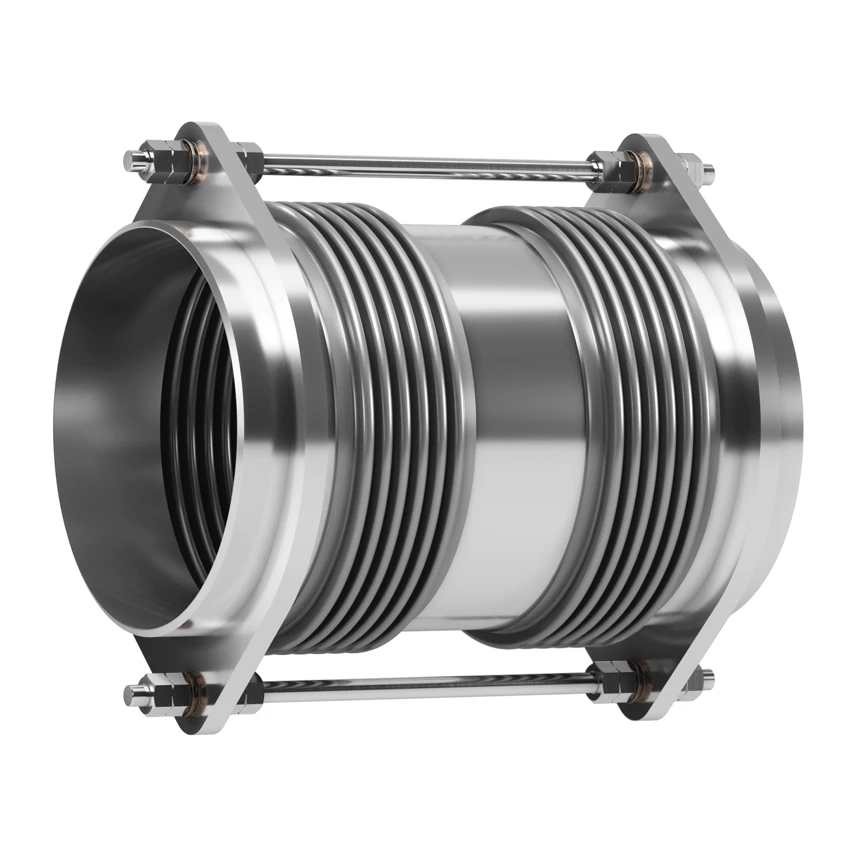

Tento model sa skladá z dvoch vlnovcov spojených centrálnou rúrkou a systémom obmedzovacích tyčí, ktoré sú schopné odolať sile vyvolanej vnútorným tlakom.

Tento model sa používa na absorpciu priečnych pohybov vo všetkých rovinách. Navyše vďaka špeciálnemu dizajnu a/alebo umiestneniu systému obmedzovacích tyčí je možné tento typ použiť na absorpciu niektorých axiálnych a uhlových pohybov.

 Obmedzovacie tyče sa dodávajú v sadách po dvoch alebo viacerých kusoch, rovnomerne rozmiestnených po obvode kompenzátora. Pokiaľ je kompenzátor dodávaný s 2 obmedzovacími tyčami v uhle 180 stupňov, môže sa kompenzátor voľne vychyľovať v uhlovom aj priečnom smere. S tromi alebo viacerými obmedzovacími tyčami sú možné iba priečne výchylky.

Veľkosť priečneho vychýlenia závisí od veľkosti uhla, ktorý môže každý vlnovec absorbovať, a od dĺžky centrálnej rúrky. Veľkosť priečneho vychýlenia je možné zvýšiť alebo znížiť iba zmenou dĺžky medzirúrky, pričom tepelná rozťažnosť centrálnej rúrky je absorbovaná vlnovcovými prvkami.
