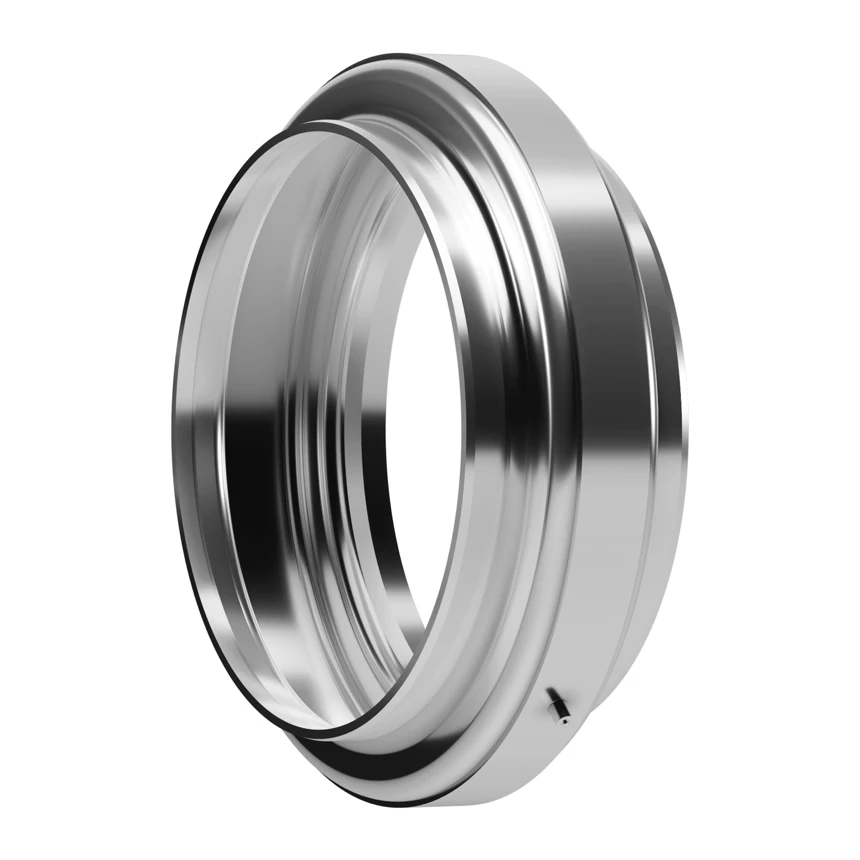

Špeciálny prípad jednovrstvového kompenzátora. Kompenzátory "Flanged & Flued" sú vyrobené z dvoch polovíc z plochých prstencových dosiek.

Vonkajšie okraje dosiek sú tvarované v jednom smere (flanged) a vnútorné okraje sú tvarované v opačnom smere (flued).

Obe polovice sú zvarené k sebe a potom k plášťu výmenníka tepla. Vďaka väčšej hrúbke steny je tento typ kompenzátora robustný a z hľadiska odolnosti proti namáhaniu najtrvanlivejší, má však nevýhodu v obmedzenej flexibilite.

Kompensátory MACOGA MFF sú navrhnuté v súlade s povinnými pokynmi prílohy 5 normy ASME VIII-1 pre konštrukciu "Flanged and Flued" kompenzátorov a přílohou 26 normy ASME a normou EJMA, ktoré stanovujú metódy výpočtu napätia, únavovej životnosti a pružnosti.
