Uhlový posuv je rotačné posunutie pozdĺžnej osi vlnovca smerom k bodu otáčania alebo ohybu kompenzátora pozdĺž jeho stredovej osi.
Kompenzátory pre uhlový posuv sú tie, ktoré sú vybavené kĺbom alebo kardanom, ktoré umožňujú absorbovať uhlový posuv, pre ktorý sú navrhnuté, a obmedzujú vnútornú tlakovú silu. Ak sú vybavené kĺbom, absorbujú uhlový posuv v jednej rovine a pokiaľ sú vybavené kardanovým systémom, absorbujú uhlový posuv v niekoľkých rovinách.
Najčastejšie používané kompenzátory pre absorpciu uhlových posuvov sú nasledujúce:
Tieto kompenzátory sú vyrobené z jedného vlnovkového prvku vybaveného privarovacími koncami alebo prírubami a systému kĺbových podpier, ktoré umožňujú uhlový pohyb iba v jednej rovine. Kĺbový mechanizmus je navrhnutý tak, aby znášal plnú pretlakovú silu.
Tieto jednotky neumožňujú axiálny pohyb, avšak niektoré typy kĺbových systémov môžu byť vybavené otvormi s drážkou pre kĺbový čap, aby umožňovali obmedzený axiálny pohyb. Tieto typy kĺbov s drážkou nemôžu odolávať pretlakovým silám, a preto musia byť zaistené riadne pevné body.
Kĺbový kompenzátor s privarovacími koncami.
Kĺbový kompenzátor s prírubami.
Tento typ je navrhnutý tak, aby absorboval priečne a uhlové pohyby iba v jednej rovine.
Skladá sa z dvoch vlnovcov spojených centrálnou rúrou a vybavených privarovacími koncami alebo prírubami a dvojitým kĺbovým systémom.
Kĺbové mechanizmy sú navrhnuté tak, aby absorbovali pretlakovú silu.

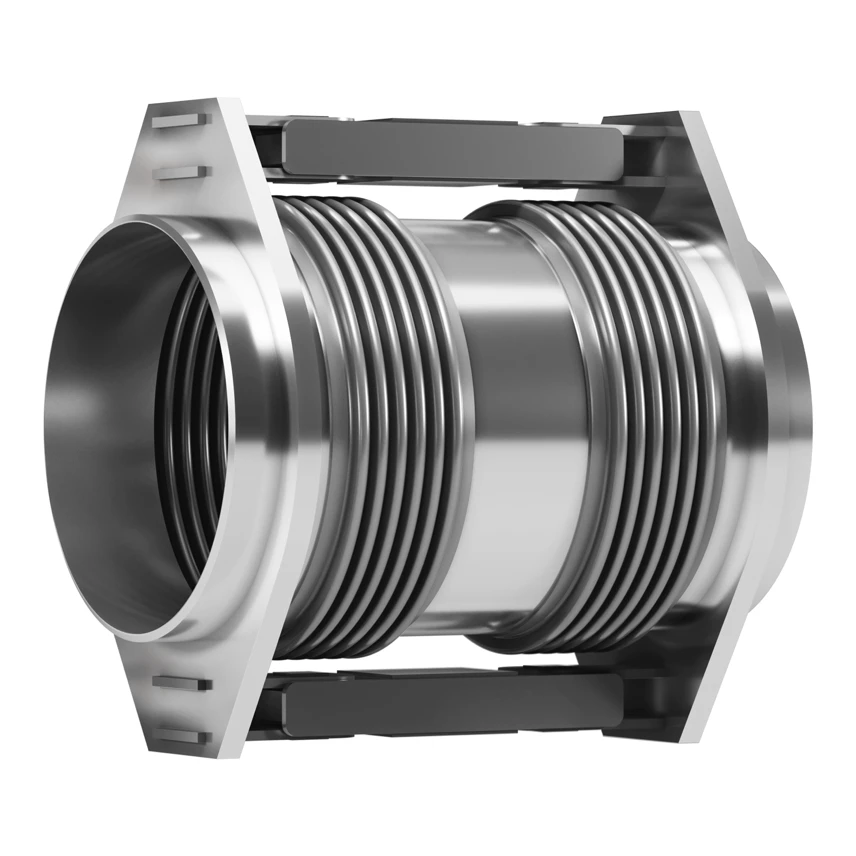

Dvojkĺbový kompenzátor s privarovacími koncami.

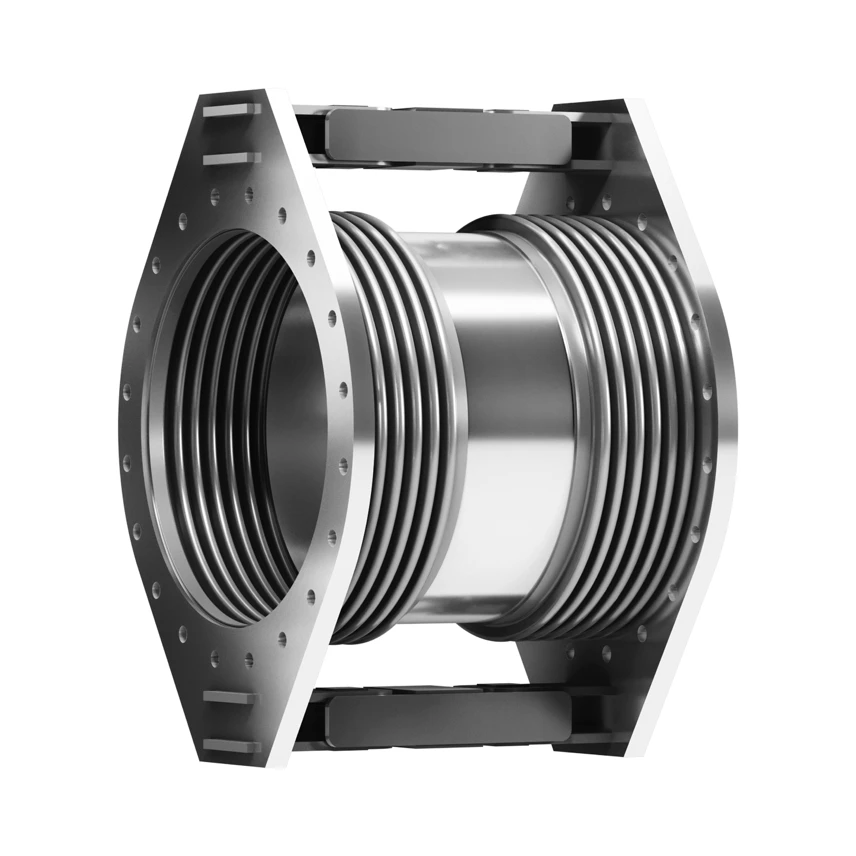

Dvojkĺbový kompenzátor s prírubami.
Kardanové kompenzátory sú navrhnuté tak, aby umožňovali uhlový pohyb v akejkoľvek rovine pomocou dvoch párov kĺbov pripevnených k společnému plávajúcemu kardanovému krúžku. Kardanový krúžok, kĺby a čapy sú navrhnuté tak, aby absorbovali pretlakovú silu spôsobenú vnútorným tlakom a šmykovými silami.
Kardanový krúžok je buď okrúhly, alebo štvorcový. Při okrúhlych kardanoch je potrebné zohľadniť torzný moment a pri štvorcových kardanoch nestabilitu spôsobenú ohybom.

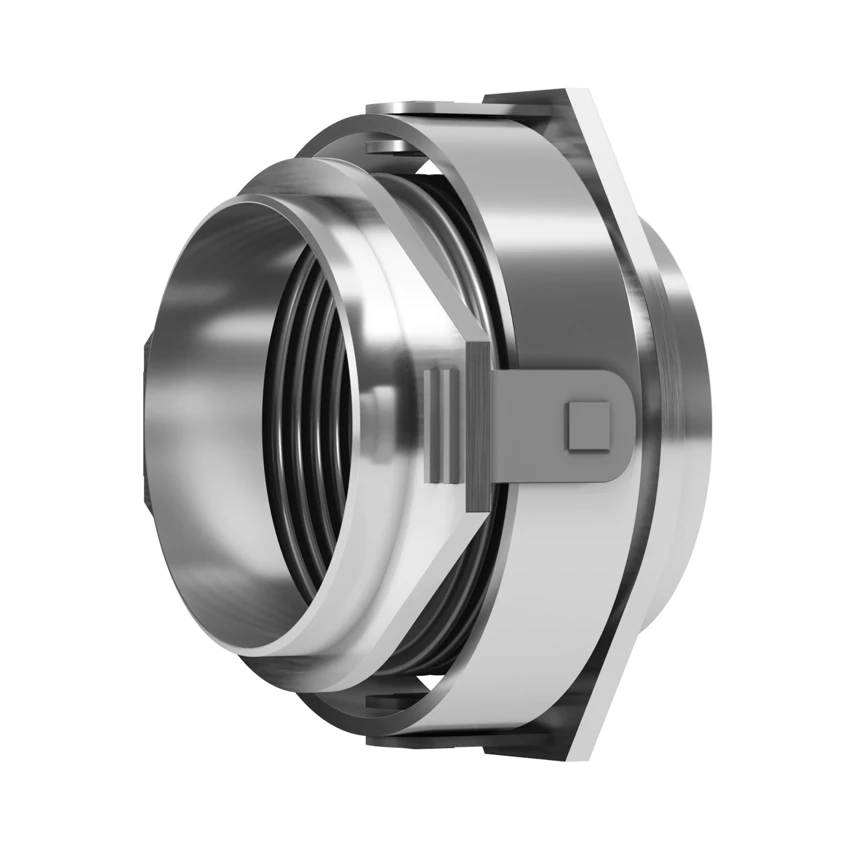

Kardanový kompenzátor s privarovacími koncami.

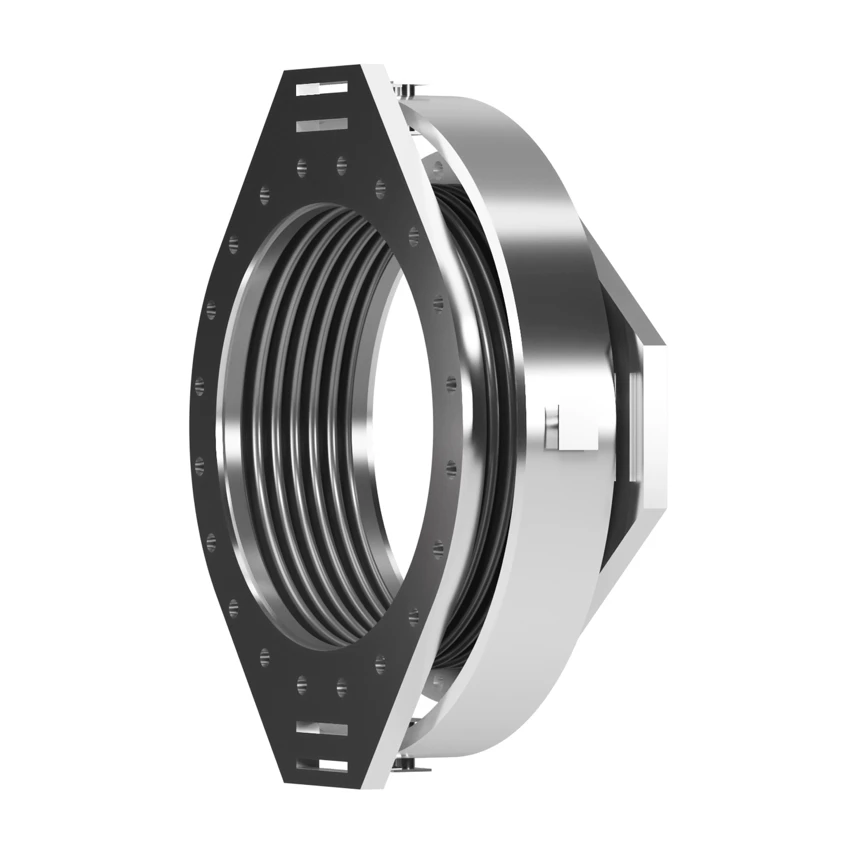

Kardanový kompenzátor s prírubami.
Určený na vyrovnávanie priečnych pohybov v akomkoľvek smere a uhlových pohybov iba v jednej rovine.
Tento typ sa skladá z dvoch vlnovcov spojených prepojovacou rúrou a univerzálneho systému dvojitých kĺbových podpier.

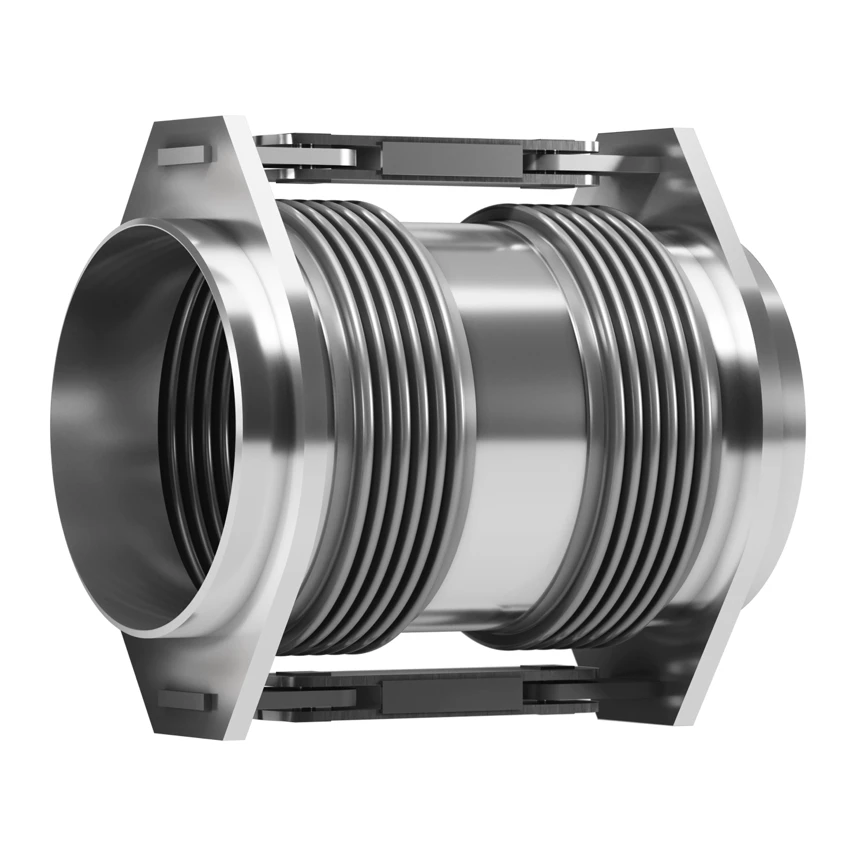

Dvojkĺbový kompenzátor s privarovacími koncami.

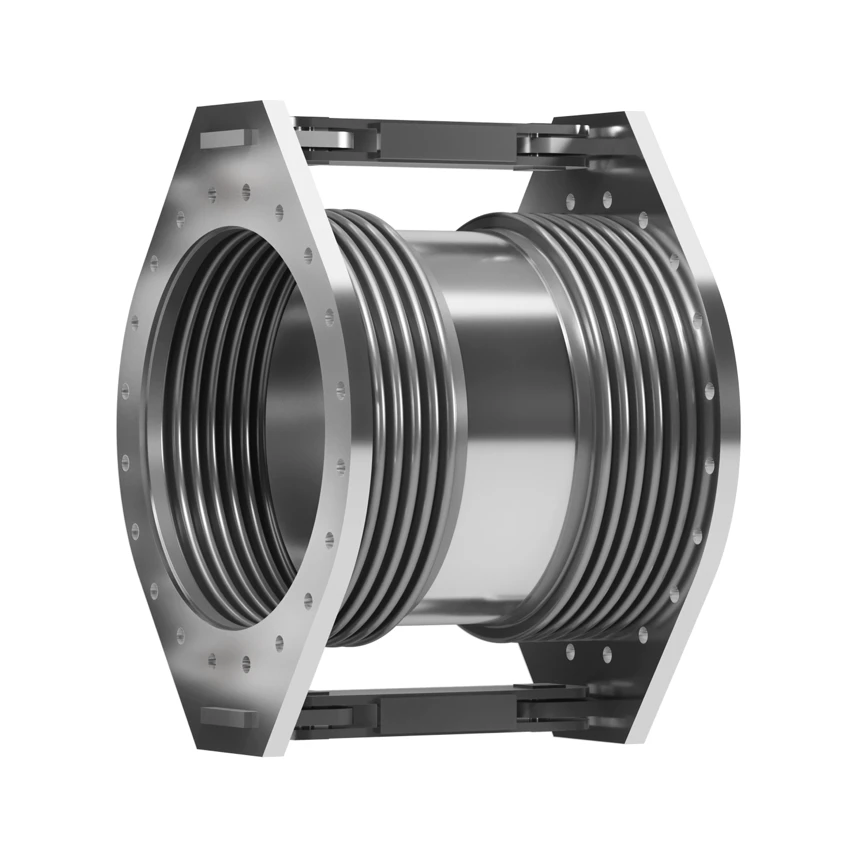

Dvojkĺbový kompenzátor s prírubami.
Navrhnuté pre absorpciu bočných a uhlových posuvov v ľubovoľnom smere. Tento model sa skladá z dvoch vlnovcov spojených spojovacou trubkou a dvojitým kardanovým systémom.
Dvojitý kardanový kompenzátor je v podstate dva jednoduché kardanové kompenzátory a medziľahlá rúrka, ktorá ich spája. Tento typ kompenzátora dokáže absorbovať veľký bočný posuv v akejkoľvek rovine a uhlový posuv v ľubovoľnom smere.
Dvojkardanový kompenzátor s prírubami albo privarovacími koncami.
