Axiálne kompenzátory sú špeciálne navrhnuté a vyrobené tak, aby absorbovali axiálny posuv, tj stlačenie a predĺženie pozdĺž svojej pozdĺžnej osi.
Existujú rôzne konštruktívne konfigurácie axiálnych kompenzátorov a za určitých okolností môžu absorbovať aj iné posuvy, ale používajú sa hlavne na absorpciu axiálnych posuvov.
Najčastejšie používané kompenzátory na absorpciu axiálnych posuvov sú nasledujúce:
Tieto kompenzátory sú vyrobené z jedného vlnovcového prvku s koncovými spojmi.
Bez ohľadu na príslušenstvo, ako sú vložky a kryty, tieto modely absorbujú všetky pohyby v akejkoľvek dĺžke potrubia, ale používajú sa hlavne na absorpciu axiálních pohybov.
Neabsorbujú pretlakovú silu, preto musia byť zaistené zodpovedajúce pevné body a vedenie. Je možné ich použiť iba v potrubných systémoch, ktoré majú správne navrhnuté pevné body a osové vedenie.

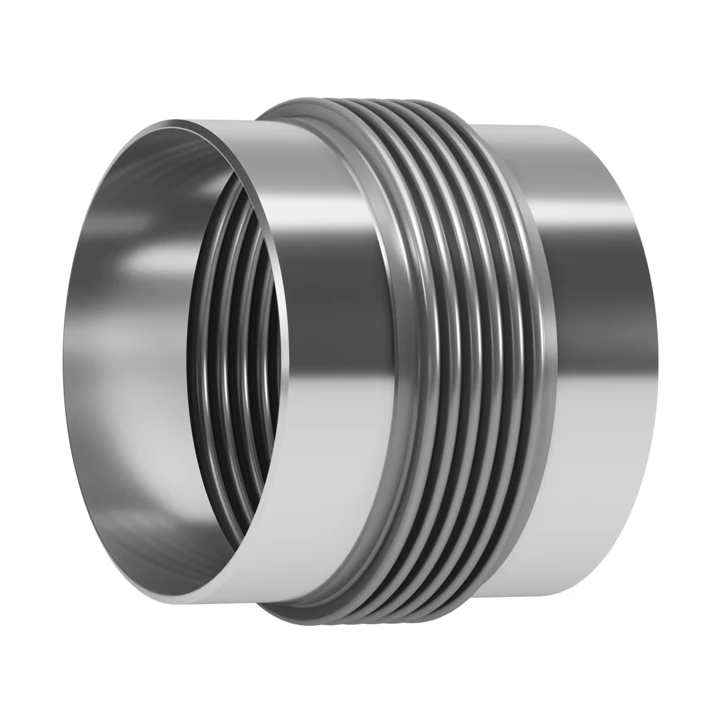

Tento typ kompenzátora je tvorený jedným vlnovcom vybaveným privarovacími koncami.

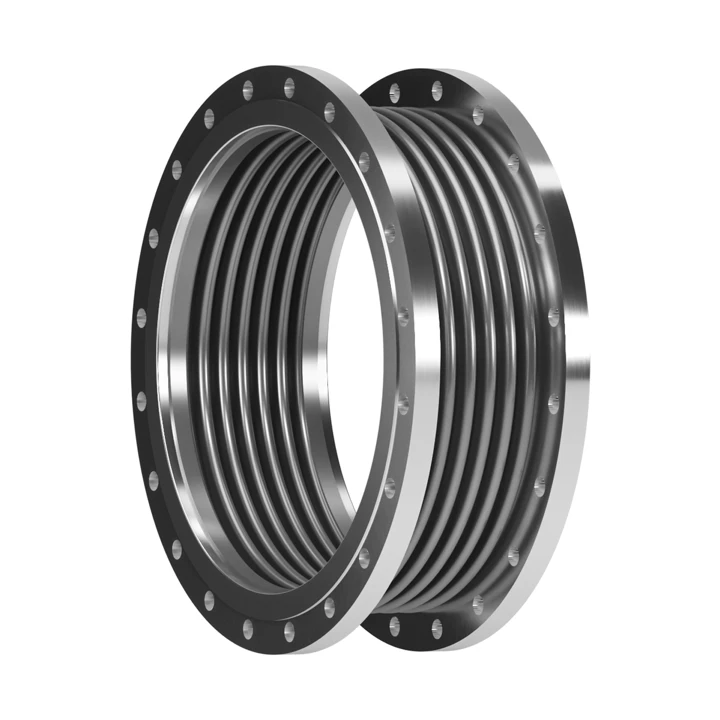

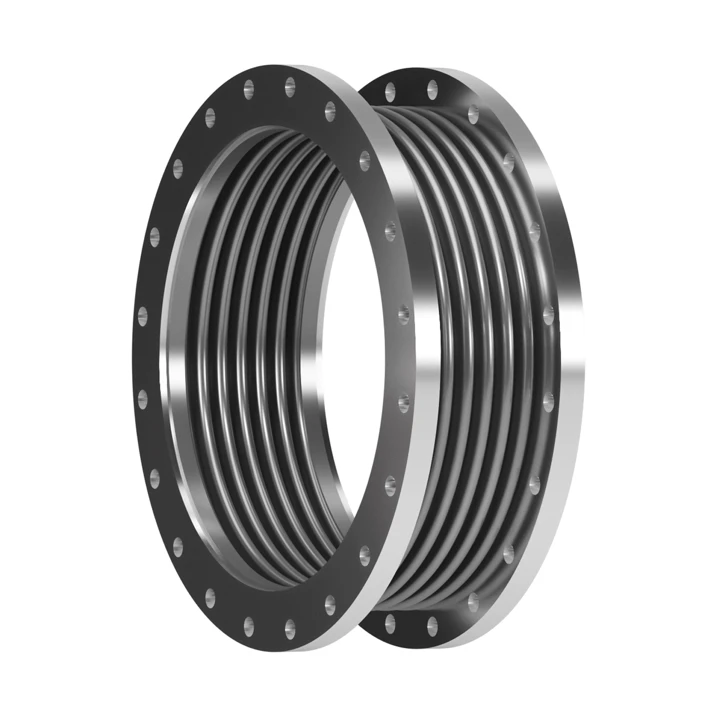

Tento typ kompenzátora je tvorený jedným vlnovcom vybaveným pevnými prírubami.
Tento typ kompenzátora je tvorený jedným vlnovcom vybaveným otočnými prírubami.

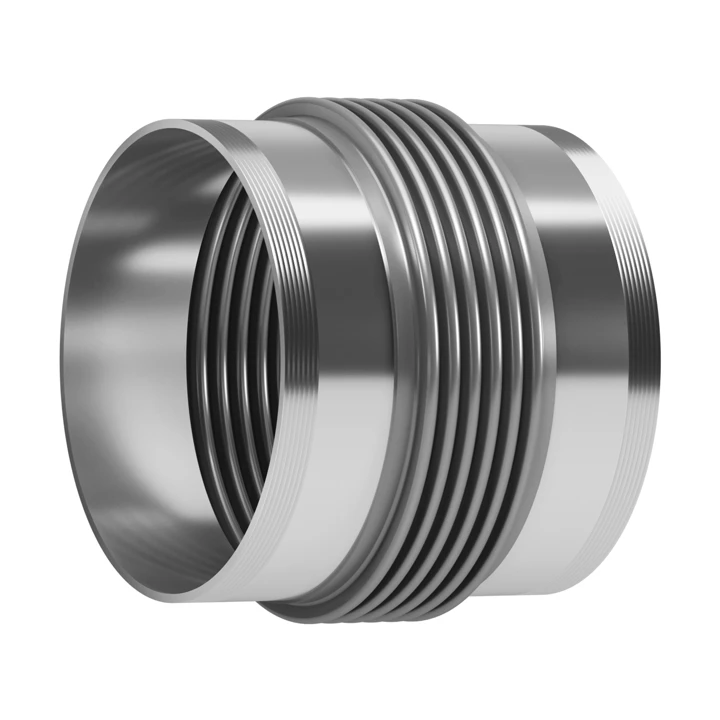

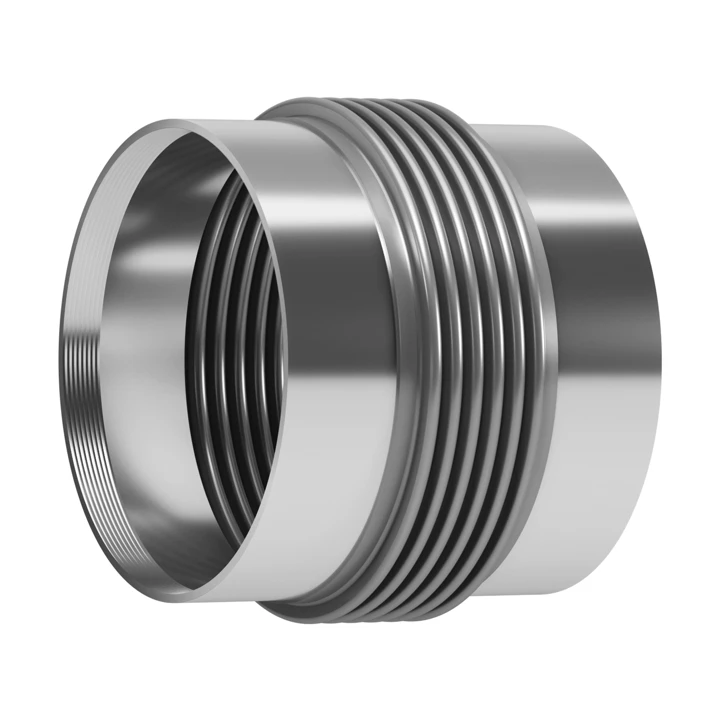

Tento typ kompenzátora je tvorený jedným vlnovcom vybaveným vonkajším závitom BSP alebo NPT.
Tento typ kompenzátora je tvorený jedným vlnovcom vybaveným vnútorným závitom BSP alebo NPT.

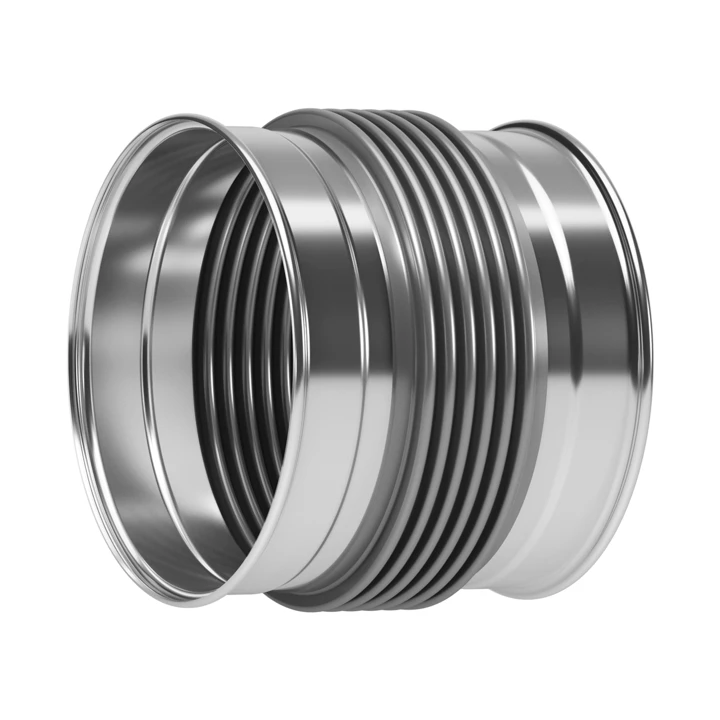

Tento typ kompenzátora Quick Press je určený pre systémy HVAC (Vykurovanie, Vetranie a Chladenie).

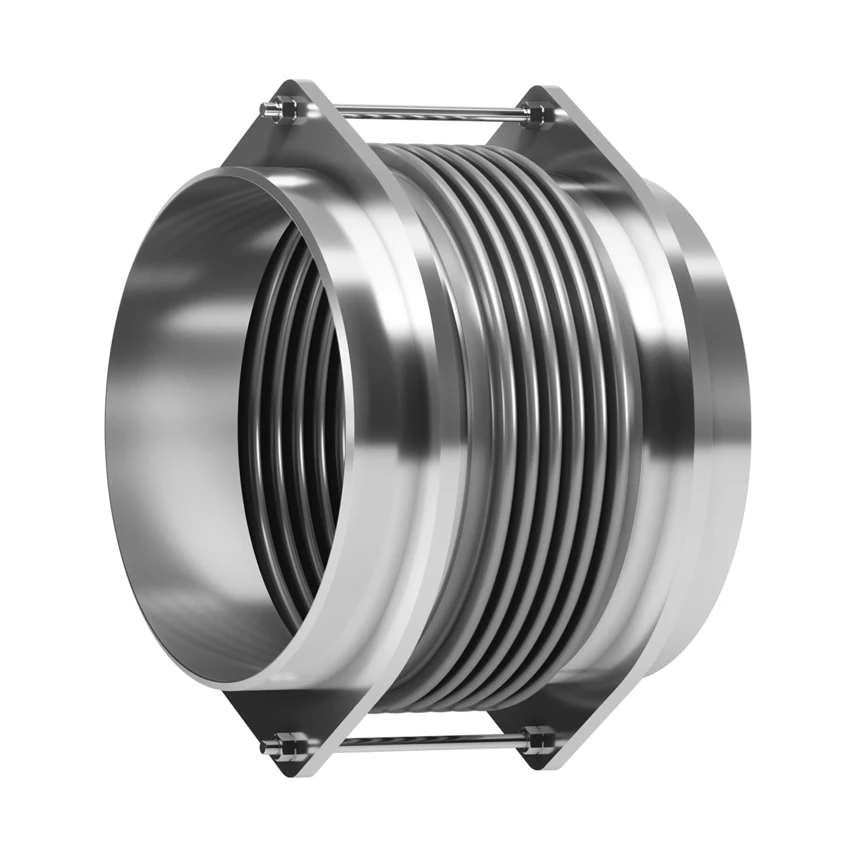

Tieto kompenzátory sú vyrobené z jedného vlnovkového prvku s koncovými spojmi a obmedzovacími tyčami.
Bez ohľadu na príslušenstvo, ako sú vložky a kryty, tento model absorbuje všetky typy pohybov v potrubí akejkoľvek dĺžky, ale používa sa hlavne na absorpciu axiálnych pohybov a malých priečnych pohybov.
Tento typ kompenzátora je tvorený jedným vlnovcom s privarovacími koncami.

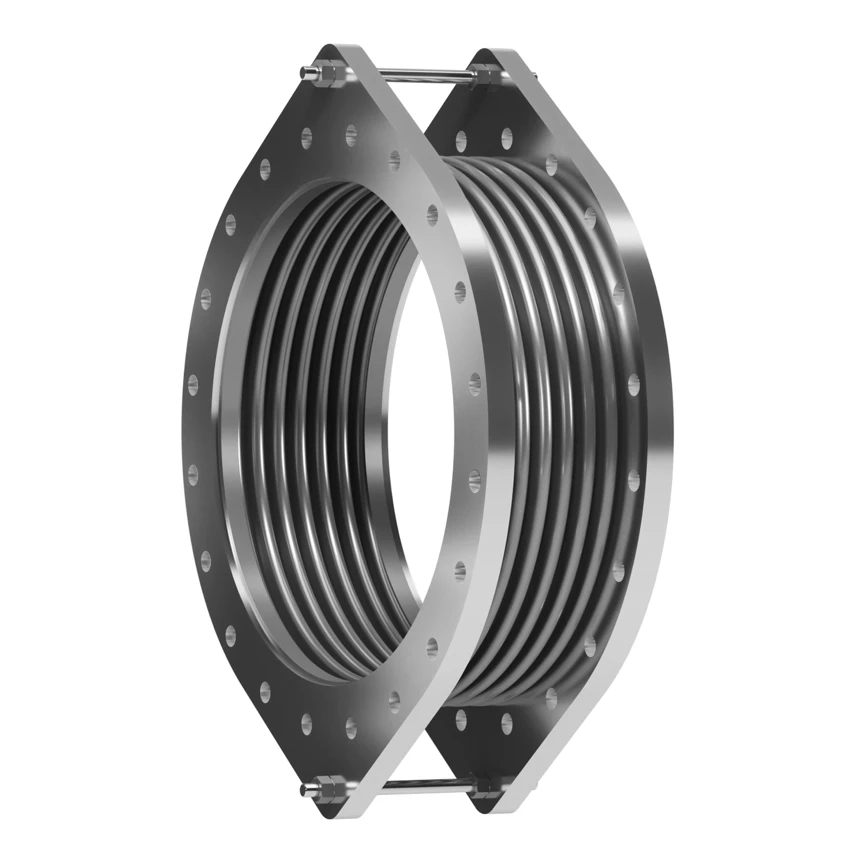

Tento typ kompenzátora je tvorený jedným vlnovcom s pevnými prírubami.

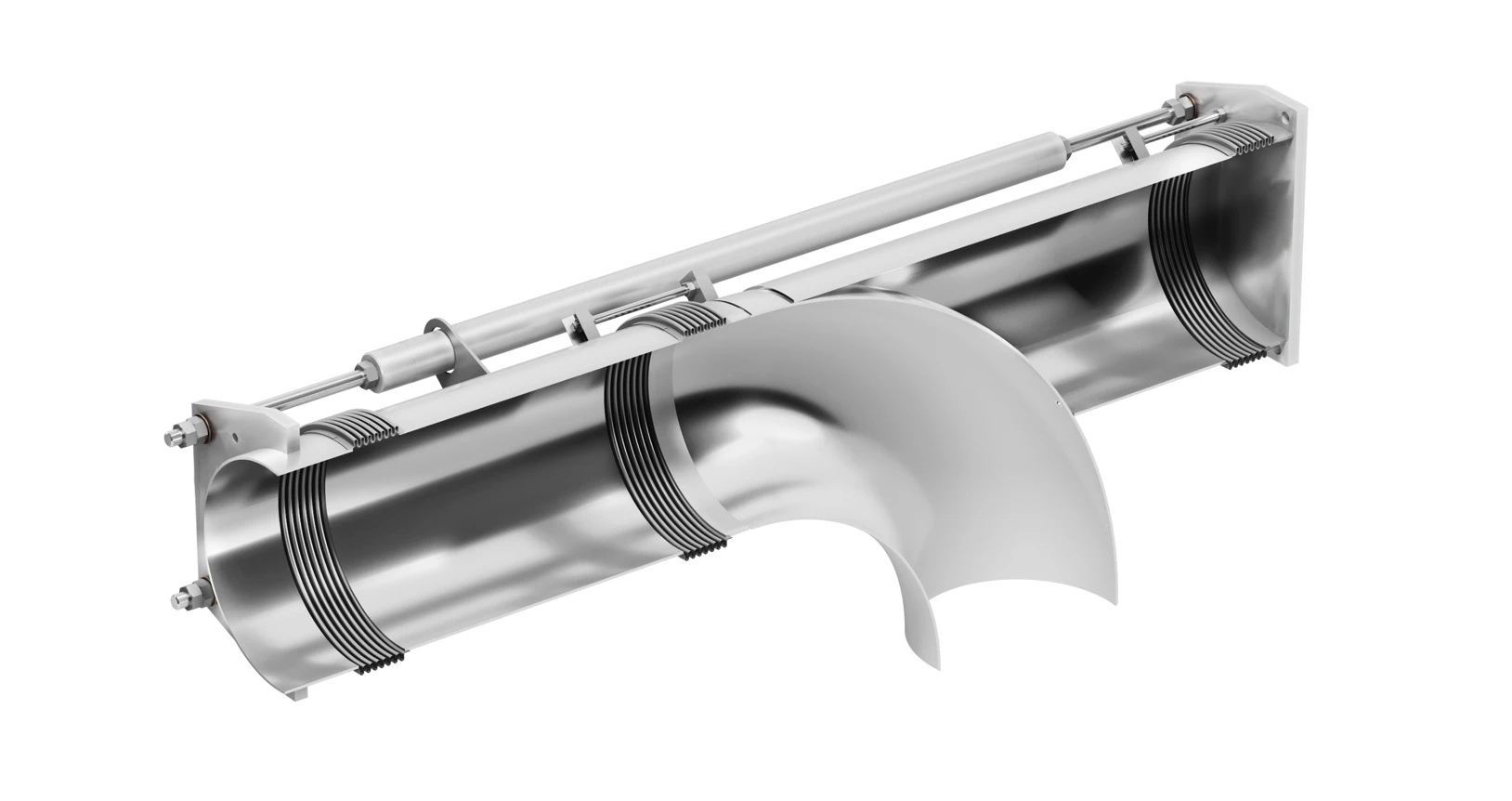

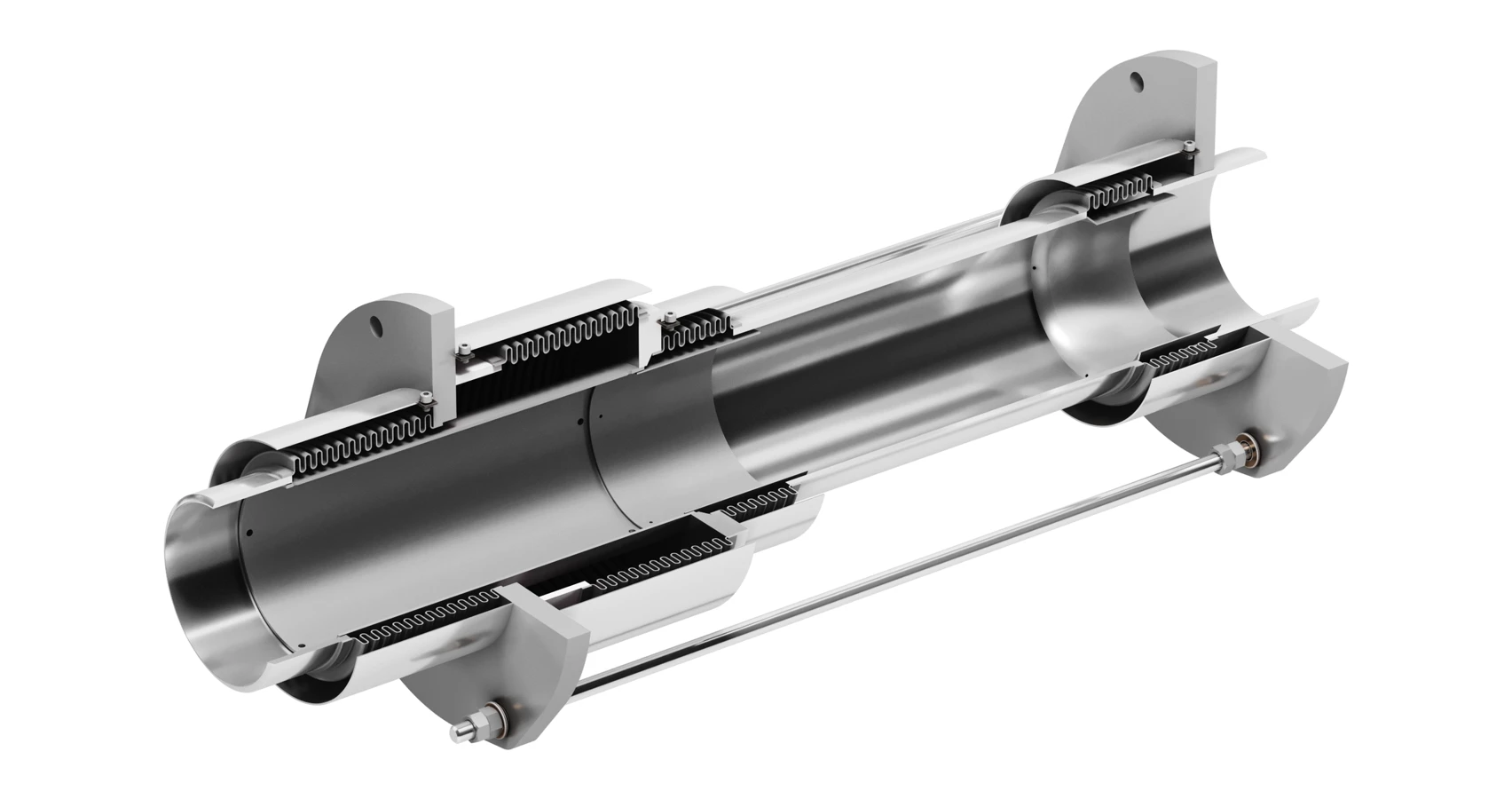

Tlakovo vyvážený kompenzátor vyrovnáva axiálne a laterálne pohyby a pôsobí proti pretlakovej sile vlnovca. Do jednotky je zabudovaný ďalší vlnovec, ktorý je vystavený tlaku v potrubí a vytvára silu rovnú a opačnú sile pôsobiacu na hlavný vlnovec. Spojením týchto vlnovcov sa neutralizuje tlakové zaťaženie jednotky.
Tlakovo vyvážené kompenzátory sa používajú v situáciách podobných tým, ktoré sú popísané pre axiálne a/alebo laterálne expanzie, hoci tento konkrétny typ kompenzátora ponúka ďalšiu výhodu v tom, že neprenáša tlak spôsobený vnútorným tlakom na potrubie alebo susedné zariadenie. Táto vlastnosť je obzvlášť dôležitá, pokiaľ ide o pripojenie potrubia k turbínam alebo iným citlivým zariadeniam, ktoré zo svojej podstaty nie sú schopné odolať týmto dodatočným zaťaženiam.
Jediným zaťažením zariadenia je súčet síl potrebných na pohyb funkčných vlnovcov a vyvažovacích vlnovcov kompenzátora.
Tento typ kompenzátora je možné inštalovať medzi medziľahlé pevné body, takže nie sú nutné hlavné pevné body potrubia alebo priľahlých zariadení.
Navrhnuté tak, aby absorbovalo laterálne a/alebo axiálne pohyby a eliminovalo ťah spôsobený vnútorným tlakom.
Absorbuje axiálne a/alebo laterálne pohyby a zároveň absorbuje pretlakovú silu. Tento typ kompenzátora sa používa v priamych úsekoch potrubia.

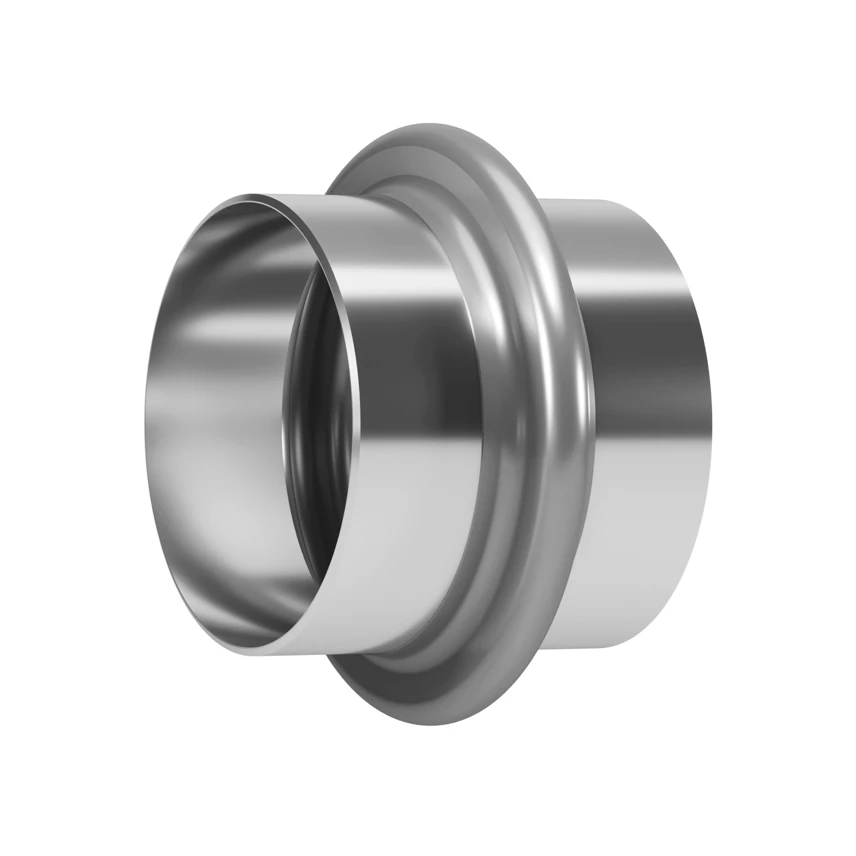

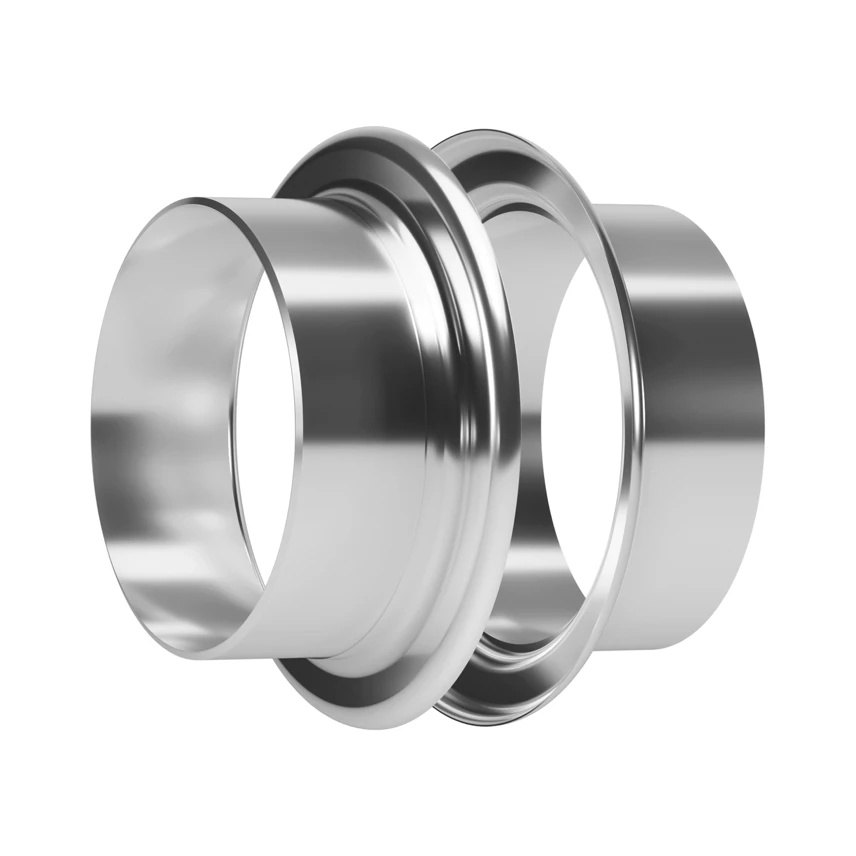

Špeciálny prípad jednovrstvového kompenzátora. Kompenzátory "Flanged & Flued" sú vyrobené z dvoch polovíc z plochých prstencových dosiek.
Vonkajšie okraje dosiek sú tvarované v jednom smere (flanged) a vnútorné okraje sú tvarované v opačnom smere (flued).
Obe polovice sú zvarené k sebe a potom k plášťu výmenníka tepla. Vďaka väčšej hrúbke steny je tento typ kompenzátora robustný a z hľadiska odolnosti proti namáhaniu najtrvanlivejší, má však nevýhodu v obmedzenej flexibilite.
Kompensátory MACOGA MFF sú navrhnuté v súlade s povinnými pokynmi prílohy 5 normy ASME VIII-1 pre konštrukciu "Flanged and Flued" kompenzátorov a přílohou 26 normy ASME a normou EJMA, ktoré stanovujú metódy výpočtu napätia, únavovej životnosti a pružnosti.
Tento typ kompenzátora je robustný a z hľadiska odolnosti proti namáhaniu najodolnejší, má však nevýhodu v obmedzenej ohybnosti.

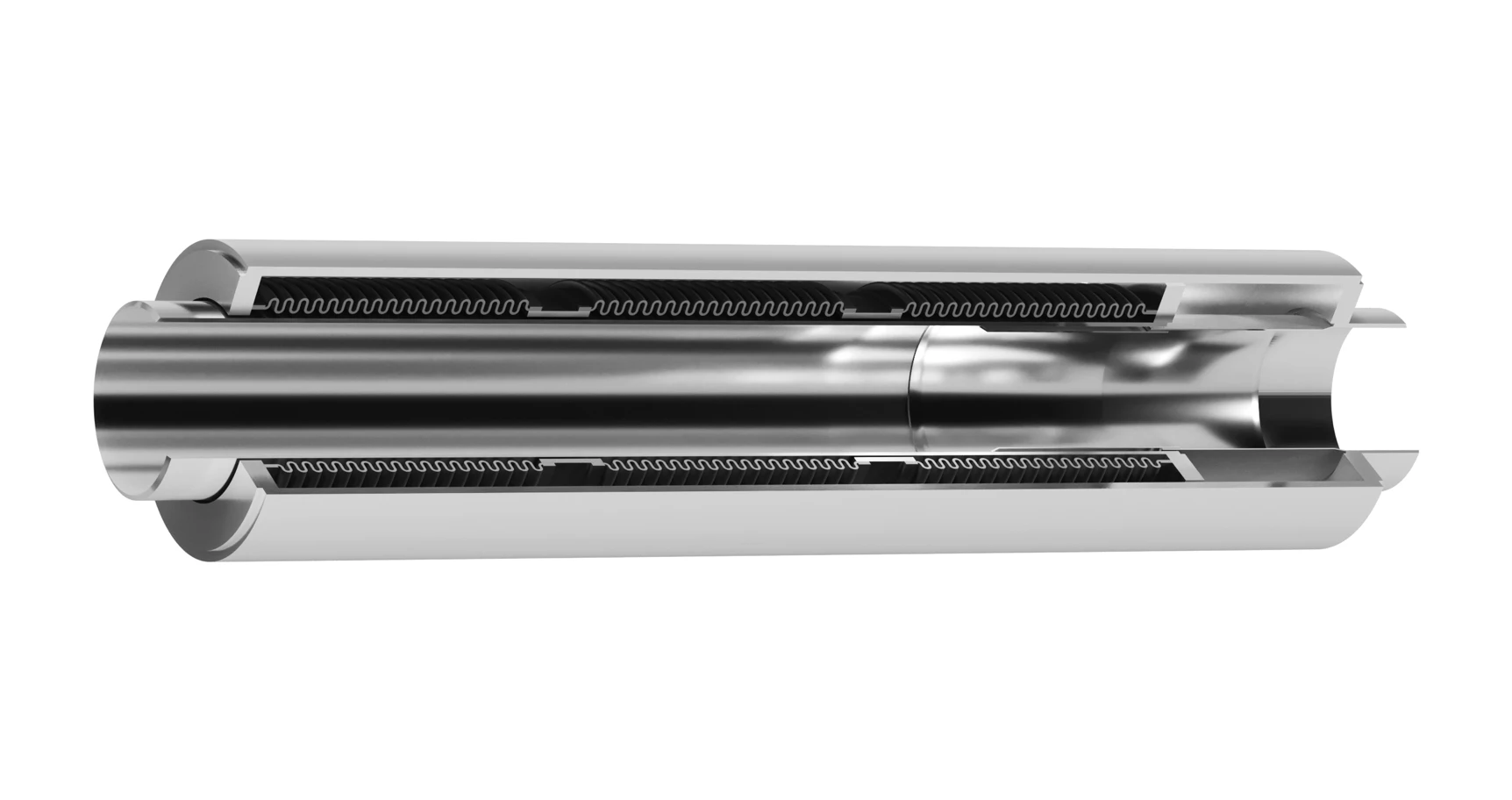

Kompenzátory s externe zaťažovaným vlnovcom radu MEP sú konštruované tak, že tlak kvapaliny pôsobí na vonkajšiu stranu vlnovca.
Tento typ sa používa hlavne v prípadoch vysokého tlaku a veľkého axiálneho stlačenia a predĺženia. Pri vonkajšom tlaku si vlnovec zachová svoj tvar a môže byť vyrobený v takmer akejkoľvek dĺžke.
Pri použití vnútorne tlakových kompenzátorov a pri veľkých pohyboch by mal byť systém rozdelený na podsekcie, pretože vnútorne tlakové axiálne kompenzátory majú pri veľkej dĺžke tendenciu byť nestabilné. Pokiaľ to systém umožňuje, je možné použiť externe zaťažované kompenzátory, ktoré umožňujú väčšie pohyby, pretože vonkajší tlak má tendenciu mach stabilizovať.
Axiálny bez tlakového vyváženia, s externe zaťažovaným vlnovcom

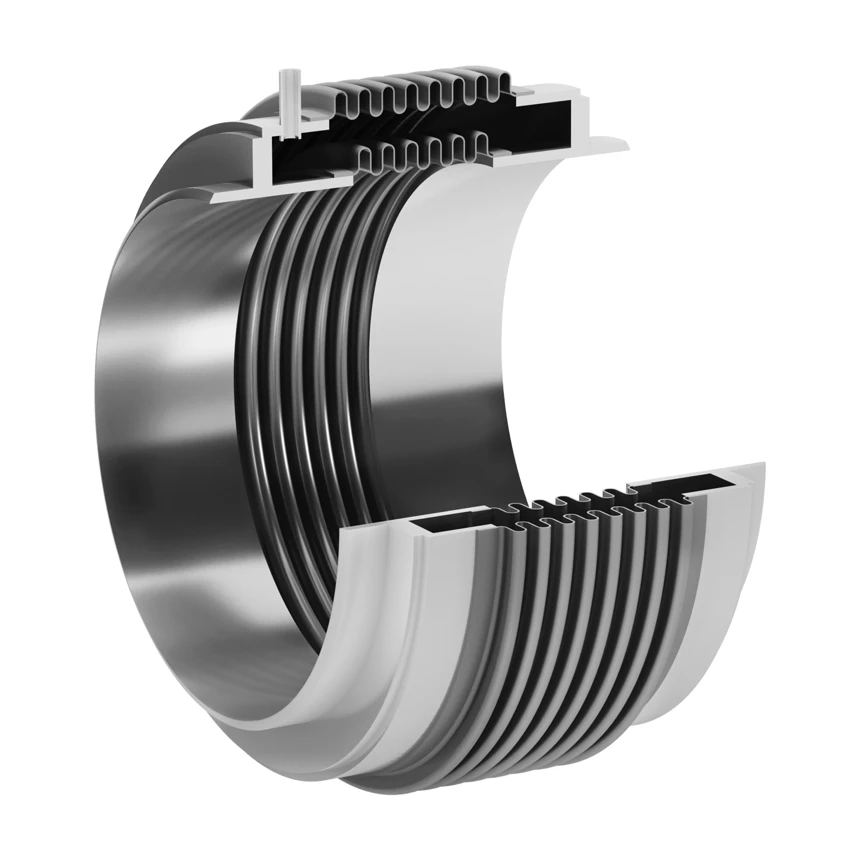

Kompenzátory s vonkajším plášťom sa používajú v rade špecifických situácií, napríklad keď bežná izolácia nie je dostatočná, keď je nutné udržovať hlavnú kvapalinu na konštantnej teplote, alebo jednoducho z bezpečnostních dôvodov.
Tento typ zahŕňa použitie dvoch vlnovcov, jedného vo vnútri a jedného zvonku.
Tento model zahŕňa použitie dvoch vlnovcov, jedného vo vnútri a jedného zvonku.
Tento model sa používa v prípadoch vysokého vnútorného tlaku.
Systém zahŕňa použitie výstužných krúžkov umiestnených okolo vonkajšej strany vĺn, ktoré abraňujú deformácii vlnovca v dôsledku vysokého tlaku.
Vyrovnávacie a výstužné krúžky sú zariadenia používané při niektorých kompenzátoroch, ktoré tesne priliehajú k spodnej časti vlny. Hlavným účelom týchto zariadení je vystuženie vlnovca proti vnútornému tlaku.
Vyrovnávacie a výstužné krúžky sú vyrobené z uhlíkovej ocele, nerezovej ocele alebo iných vhodných zliatin. Výstužné krúžky majú obvykle prierez v tvare písmena „T“ a vyrovnávacie krúžky sú všeobecne vyrábané z rúrok alebo plných okrúhlych tyčí z uhlíkovej ocele, nerezovej ocele alebo iných vhodných zliatin.
Vlnovce obsahujúce výstužné alebo vyrovnávacie krúžky môžu byť zakomponované do akéhokoľvek typu kompenzátora (axiálneho, laterálneho, angulárneho atď.).

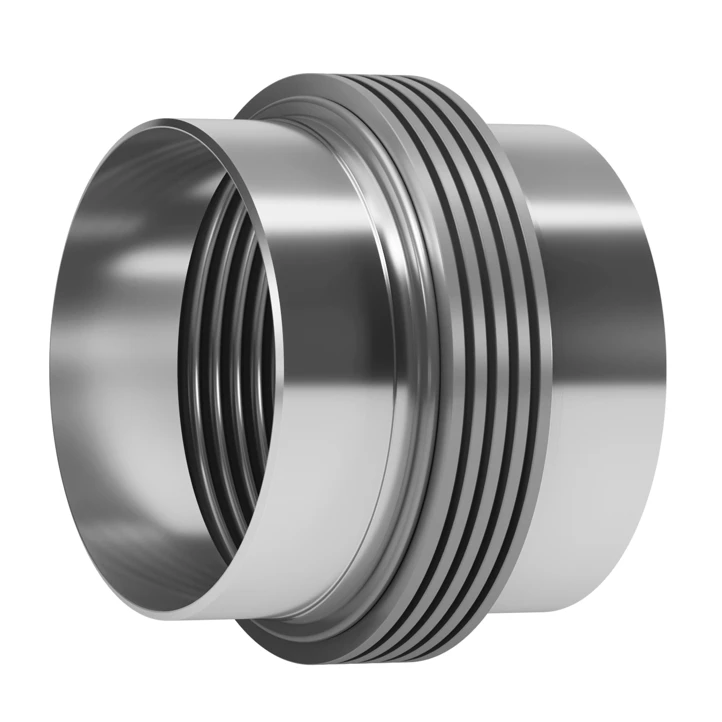

Kompenzátor s výstužnými krúžkami
Tieto kompenzátory sa vyznačujú vysokým profilom vlny a hrubostennou konštrukciou.
Môžu byť vyrobené v kruhovom, oválnom alebo akomkoľvek inom tvare.
Jednovrstvové kompenzátory sa často používajú vo výmenníkoch tepla a potrubiach pecí a vysokých pecí.
Vysoký profil vlny a hrubostenná konštrukcia. Zvarené v hornej časti vlny.
Vysoký profil vlny a hrubostenná konštrukcia.
Bez ohľadu na príslušenstvo, ako sú obmedzovacie tyče, kĺby, vložky, kryty atď., tieto modely absorbujú všetky pohyby v akejkoľvek dĺžke potrubia, ale používajú sa hlavne na absorpciu axiálnych pohybov.
Rovnako ako kruhové kompenzátory, bez obmedzovacích tyčí neabsorbujú pretlakovú silu, preto je nutné zaistiť zodpovedajúce pevné body a vedenie. Je možné ich použiť iba v potrubných systémoch, ktoré obsahujú správne navrhnuté pevné body a potrubné vedenie.

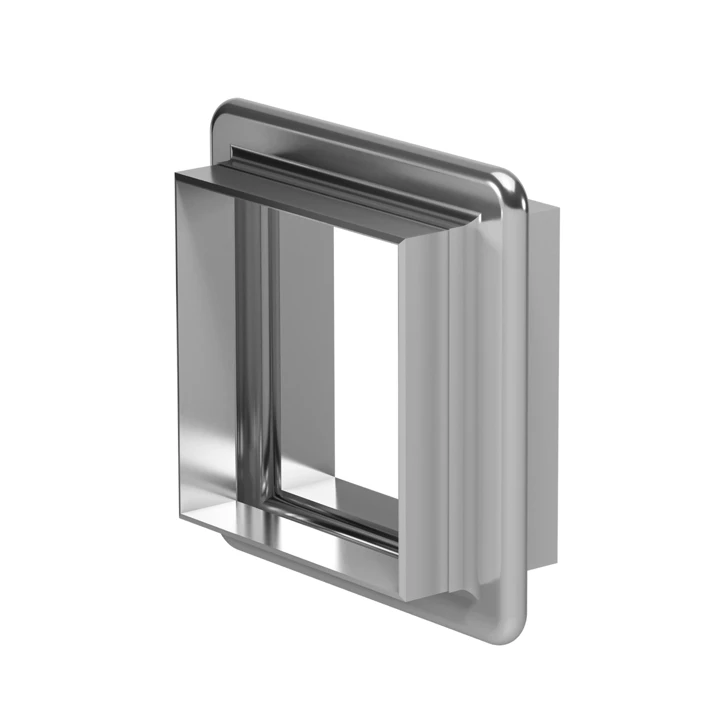

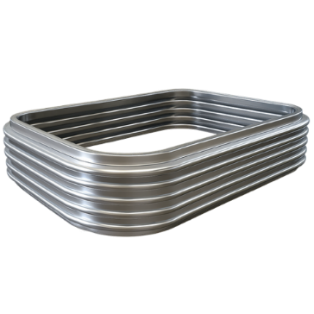

Osový kompenzátor nekruhového
prierezu s vlnami tvaru U s polkruhovými
rohovými segmentmi.

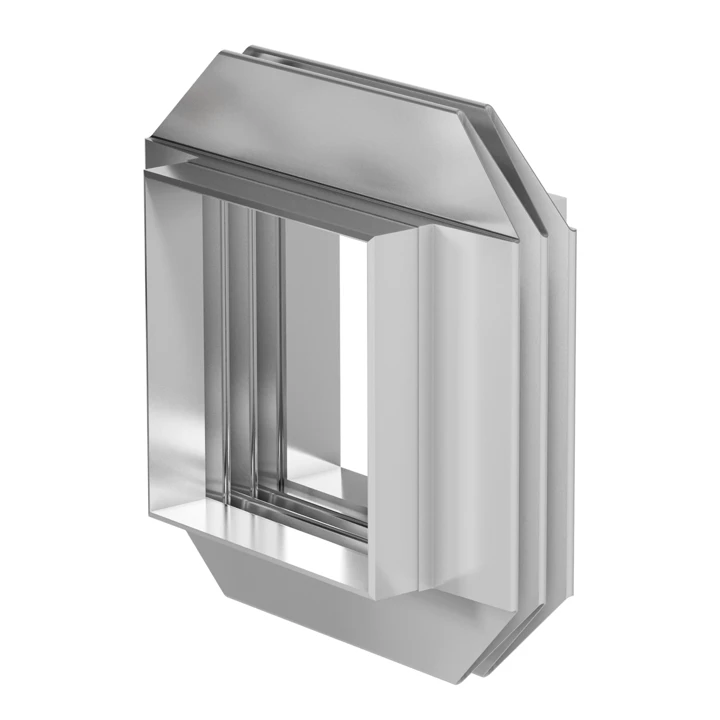

Osový kompenzátor nekruhového prierezu s vlnami tvaru W s prekladom v rohoch.

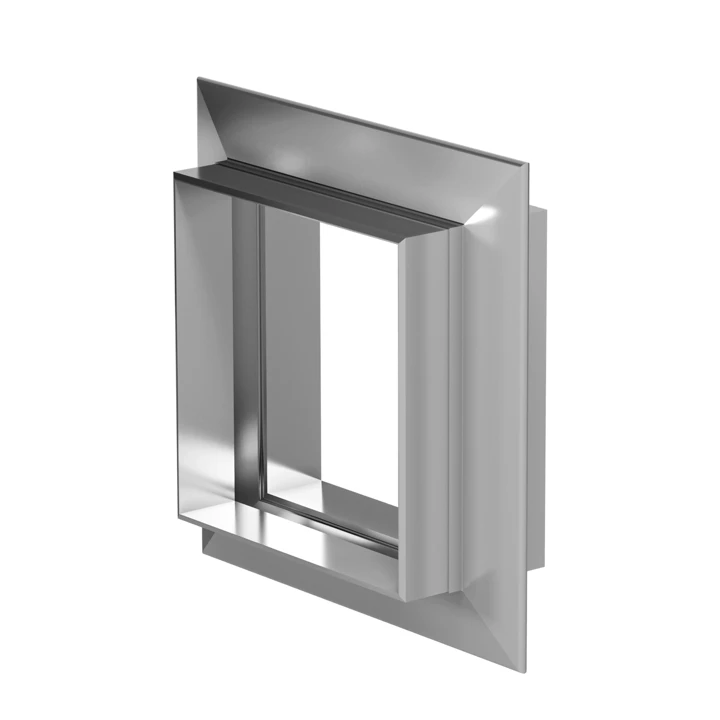

Osový kompenzátor nekruhového prierezu s vlnami tvaru V so spojom v rohoch.
Osový kompenzátor nekruhového prierezu s viacvrstvovým a jednovrstvovým vlnovcom s jedným pozdĺžnym zvarom a bez zvaru v rohoch.
